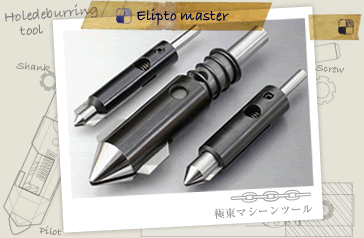

image エリプトマスタ
切刃は穴に沿ってフロートして切削を行います。
クランクシャフトやカムシャフトの油穴など、楕円穴や曲面穴の面取りに威力を発揮!!
★曲面や軸を貫通する穴
★平面に対し角度のついた穴 。
STRONG POINT
「曲面や軸を貫通する穴」「平面に対し角度のついた穴」は、穴の縁は真円ではないために苦労させられたバリ取りや面取りも、エリプトマスタで解決。
量産ののネックが解消できます。 ハンドツールやボール盤、自動機で使用されますが、量 産では専用機にも活用されています。
ばねのついた円錐形の案内により、刃先は自動求心で穴に当てられ、さらに押しつけられることにより、ばね作用で刃先は穴の輪郭に常に均一に沿って面 取りを行うという独特の構造になっています。こうして、軽い切削圧力(面 取り寸法もばねの圧力調整で自由)で、楕円や曲面穴の面取りが、これまでの工具ではできなかった、欠点が解消できるのです。
クランクシャフトの油穴のような多数個、大量 の加工では、穴の数だけフローティングホルダに取付けたエリプトマスタの専用機が、すでに欧米各国で活躍しています。資料ご請求ください。
ツール本体は、焼入れ研削仕上げされた特殊鋼で作られ、ブレードは高速度工具鋼で、熱処理、仕上研削されています。
ブレードは低価格で交換できますが、再研削も簡単に自社内で行えます。

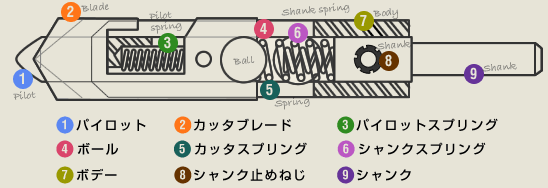

Structure
図
Directions
エリプトマスタは、穴の傾きを考えることなく、軸に垂直にセットすれば加工できます。
加工条件も極めて容易で、低速回転の機械で使用できます。切れ刃は被削穴面 の楕円形状に応じて追従遊動しなければなりませんので、回転速度は比較的ゆっくりしたものにします。事前のテストによって最適の条件を選び設立します。
エリプトマスタの加工能力は、円錐状のパイロット部の寸法によって決まるもので、ブレードの幅ではありません(下記寸法表の適用範囲をご参照ください)。

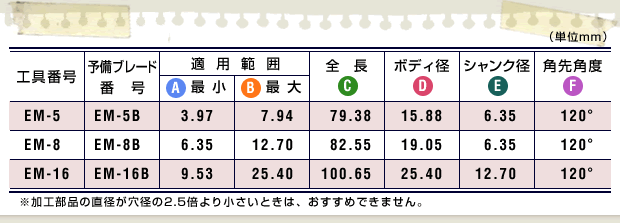

Measure Specifications
図
図
